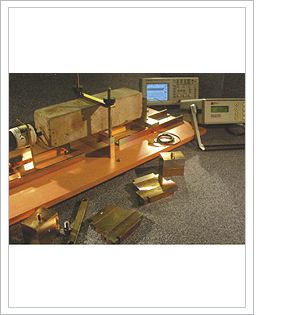

ERUDITE MK.Ⅳ

Concrete 시험체가 갖고있는 고유의 공진주파수(Resonant Frequency)를 비파괴적으로 측정해내, 그 재료의 탄성계수(Dynamic Modulus of Elasticity), 경도계수(Dynamic Modulus of Rigidity) 및 자체 비r교회로에 의해 공진주파수를 검출해 내고, 재료의 감쇄상수 ‘Q'값을 자동계산 및 모든 측정 Data 값을 자동 저장합니다. ASTM에 규정된 시험체에 대한 3축 방향으로의 측정이 가능하여 조건에 적합한 시험을 수행할 수 있습니다.


측정원리



사양 Specification


모 델
ERUDITE MK.Ⅳ
Frequency Range 1~100㎑
Frequency Minimum 0.01㎐
Resolution Difference depended on each frequency range
Output Voltage 0~2V pk-pk into 3Ω Load
Output Monitor 0~2V pk-pk 'X' input for Oscilloscope
Input Monitor 0~2V pk-pk 'Y' input for Oscilloscope
Display 20 Characters×4Line
Drivers 3Ω Contact vibrator & Magnetic Air Gap Driver
Vibration Sensors Miniature crystal accelerometer and electromagnetic air gap receiver
Printer Output Can be connect with thermal printer
Power Supply Ac 110~220V Single phase

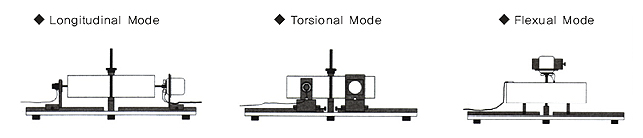

측정모드
