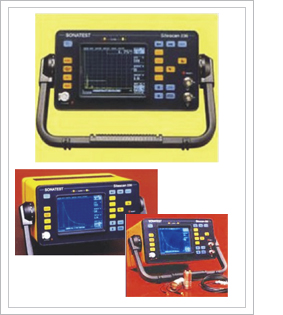

Ultrasonic Flaw Detector (Model SITESCAN-150)
본 제품은 주조, 단조, 용접부, Plant, 건축, 토목, 석유화학, 항공분야 등의 초음파탐상검사와 모든 관련 규격에 따라 품질관리를 할 수 있는 간단하고 진보된 Digital 초음파탐상기입니다. 현장에서 장시간 사용 할 수 있는 대용량의 Battery, 가벼운 무게, 견고한 Case의 뛰어난 내구성과 우천시에도 사용할 수 있는 방수대책 등의 다양한 기능을 장착하고 2년의 장비 보증기간을 제공하고 있습니다.
| |
- Square wave pulse: 주파수 선택에 의해 최적의 신호를 얻고
검사에 대한 최고의 수행력 제공
- Auto Cal: 자동 Calibration 기능은 Probe 영점과 Material 속도의
신속한 교정을 제공
- Aluminium Case - 튼튼한 Cast AL case로 제작되었고 외부환경
에 대한 뛰어난 내구성 보유

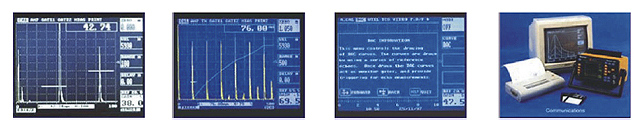

- 장비 도움말 기능 - 사용설명서 없이 장비 조작이 가능
- Interfacing 기능 - 검사결과를 Printer와 PC에 연결하여 RS-232C
Port를 이용하여 즉시 출력하거나 저장 가능
|
|
 |
사양 Specification |
|
|
측정범위 |
5-10000mm at steel velocity1,2,5 sequence 1mm step 증가 |
| 속도 |
1000m/s to 9999m/s |
| Probe 영점 |
0 - 9999㎲ |
| Delay |
0 - 5000mm 0.1mm Step, at steel velocity |
| 감도 |
0 - 110dB, 0.5 / 2 / 6 / 14 / 20dB steps |
| 측정 모드 |
Pulse echo, transmit/receive |
| Pulser |
Fixed square wave pulse linked to frequency select.Tx 40ns min, 250ns max. |
| P.R.F |
150/250/500 and 1000Hz |
| Update rate |
60Hz |
| Rectification |
Full wave, positive/negative Unrectified rf. |
| 주파수 범위 |
0.5MHz-18MHz, 광대역증폭기 |
| System직성선 |
Vertical±1% Full Screen Height(FSH) Amplifier Accuracy±1%dB. Horizontal±4% Full Screen Width(FSW) |
| Reject |
50% suppressive reject. |
| LED warning when selected |
| 단위 |
mm, inch menu에서 선택 |
| Display |
TFT Color Display(8 color 선택 사용)Display area: 96×77MM(320×256 PIXELS) |
| Gate Monitor |
Echo Monitoring과 두께측정을 위한 완전히 독립된 2개의 GATE, Start, Width, Full rang 조정 Positive, Negative Visual, Audiable Alarm |
|
|
|
|
| |
|
|
|
|
|
