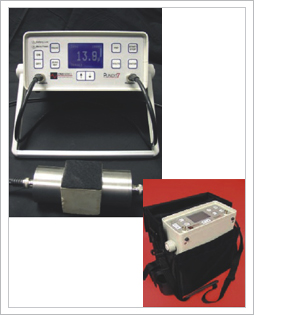

PUNDIT7(Portable Ultrasonic Non-Destructive Digital Indicating Tester)
Concrete 초음파비파괴시험기는 물체가 가지는 고유의 성질을 변화시키지 않고, 초음파를 이용하여 비파괴적으로 Concrete의 압축강도(Compressed Strength)측정, Crack의 깊이 측정, 구조물 내부 결함 검출, Concrete 재령에 따른 양생강도 형성의 관찰등을 비파괴적으로 수행할 수 있는 구조물 안전진단 최적의 장비입니다. 특히, BS1881:Part203과 ASTM C597-83에서 요구되는 시험을 할 수있도록 고안되어진 장비입니다. 또한 사용목적에 따라 목재나 유리, 종이에서도 적용이 가능하므로 폭 넓게 사용할 수 있습니다.
| |
- Concrete 양생강도의 균등성 측정
- Concrete 내부에 존재하는 공동, Crack 또는 결함의 검출
- 가벼워진 아크릴재질의 Reference Bar
- 보다 넓어진 LCD 창
|
|
 |
사양 Specification |
|
|
모 델 |
PUNDIT7 |
| Transit Time |
0.1～6,553㎲ |
| Accuracy |
0.1㎲ |
| Input Sensitivity |
250㎶ |
| Impedance |
500㏀ |
| Energizing Pulse |
1000V, 750V, 500V, 250V |
| PRF |
10 or 100 PRF |
| Display |
64×128 Dot Graphics blue LCD |
| Power Supply |
Internal Rechargeable Ni-Mh Battery or 85-265V AC 50/60 ㎐ |
| Standard Accessories |
PUNDIT Main Unit 1 |
| 54㎑ Transducer 2 |
| Transducer Lead 2 |
| Carrying Case of PUNDIT 1 |
| Reference Bar 1 |
| Couplant 1 |
| Instruction Manual 1 |

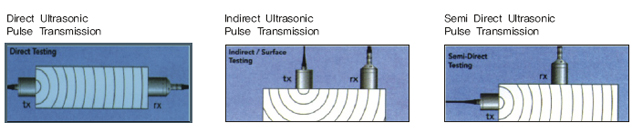

Transducer의 배열법
|
|
|
