Multi-Component Load Cell System




- 1분력에서 6분력까지 측정가능
- 검출소자는 고정도 Strain Gauge 사용
- 우수한 비직선성(각각의 검출기 1% 이하)
- 가동량, 변형량이 적고 동특성이 양호
- 특수설계로 복합력 상호간의 간섭을 보상
- 초소형 경량으로 작은 구조물에도 부착가능
- 정격부하의 1/5이하를 Full Scale로 적용 해도 동일한
  정밀도 유지

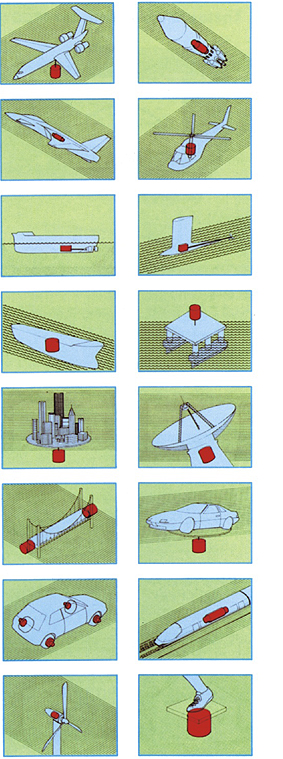

응용분야 (Application)


항공우주
날개모형시험, 조종력시험, 공력특성시험,비행성시험, 고장력시험 등

선박
추진성능시험, 운동성능시험, 안전성능시험,내항성능시험, 자유도동요시험, 프로펠러단독시험,저항시험, 자항시험 등

해양

해양관측, 지각관측, 해양파계측, 파동현상계측,해양피해실험, 부유식대형구조물시험,대륙붕자원개발 등

건축 및 토목

노면상태시험, 건축물모형시험, 태풍피해시험, 건축물구조체강도시험, 각종수리시험 등

자동차

공력특성시험, 차축성능시험, 각부기능시험, 타이어시험, 충격시험, 주행시험 등

기타

풍력발전, 절삭력시험, 재료시험, 제철 등


LMC 다분력검출기 분력표시




표준형 다분력검출기


(계측범위 : Fx=Fy=Fz 5N-2000N, Mx=My=Mz 5-1000N)




다분력검출기 공통사양 (Common Specification)


Rated Output Approx. 0.5mV/V(Approx.1000x10-6 strain)for each component Force
Nonlinearity ± 2%FS for each component Force
Hysteresis ± 2%FS for each component Force
Allowable Overload ± 150%FS for each component Force
Cross Talk Between the measured components forces : ± 2%FS/FS
By other components forces : ± 3%FS/FS
Influence of Temperature ± 0.01%FS/℃ for each component Force
on the Zero point
Influence of Temperature ± 0.05% Reading/℃ for each component Force
on the sensitivity
Cable Connection NDI Connector, L = 5m
