Flow Visualization Image Processing System
본 시스템은 광원에 의해 조사된 유체중의 입자움직임을 CCD Camera로 촬영하고 화
상을 Data로 분석, 출력하여 모든 유체의 상태를 검사하는 최첨단 방식의 가시화
화상처리 시스템입니다.
|
| |
- 가시화 화상정보에서 각종 물리량을 정량 및 정성적으로 해석할
수 있습니다.
- 공간내 1점의 정보를 추적 다수 점의 2차원, 3차원 정보를 동시에
측정합니다.
- 유체에 대한 흐름판별의 해석이 용이합니다.
- 정상흐름, 역류를 수반하는 흐름, 고액 이상류 등 응용범위가
광범위합니다.
- Data Processor에 의해 유속분포, 등고선표시, 파형표시, 연산등
이 가능합니다.
|
|
 |
Double Pulse Nd-Yag Laser |
|
|
- 소형, 경량의 콤팩트한 고체 Laser
- MW급의 Peak 출력에 의해 고품질 고 S/N 가시화 화상
- 소비전력은 Ar-Ion Lase의 약 1/10, 외부냉각수는 불필요
- 외부 TTL 제어신호에 따라 일체형의 카메라와 고정도로 동기
모델 |
Mini |
모델 |
High Power |
출력 |
반복 |
출력 |
반복 |
DPIV-N15 |
15mJ |
15Hz |
DPIV-N90-30 |
90mJ |
30Hz |
DPIV-N30-30 |
30mJ |
30Hz |
DPIV-N120 |
120mJ |
15Hz |
DPIV-N50 |
50mJ |
15Hz |
|
|
|
Beam SizePulse 폭Beam 발산Shutter입력전압 |
2.5mm, 3.5mm(N50)
5-7nsec
<4mrad
± 1nsec
100VAC, 6A |
3.5mm
3-5nsec
<0.6mrad
± 0.5nsec
100VAC, 20A |
|
Sheet 광학장치 |
|
|
Yag Laser용 (Model LLS-Yag) |
Ar Laser용 (Model LLS-Ar) |
| Yag Laser 헤드 선단에 장착하여 사용이 가능합니다. 독자설계에 따라 Yag Laser Beam의 발산을 Control하고 적절한 Sheet두께를실현합니다. |
광 Fiber Cable로 전송하여 조작이 간편함.방사각도와 두께의 조정이 가능합니다. |
|
|
사양 (Specification)
- Sheet 확산 각/초점거리 : 300, 500, 1000
- Sheet 두께 : 0.14, 0.23, 0.6 |
사양 (Specification)
- Fiber Cable : 10m
- Sheet 확산 각 : 20-50°- Sheet 두께 : 2-10mm-
-
구성 : Probe, 입사 Manipulator, Cable |

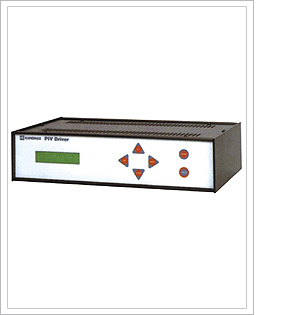

PIV Controller (Model 1877-AOM/Yag)
Laser 광원과 카메라 Shutter Timing을 고정도로 동기화시켜 고도의 PIV 계측을실현합니다. 카메라는 고해상도 Digital 카메라에서 NTSC Analog 카메라까지 일체형 Type으로 사용이 가능합니다.
|
사양 Specification |
|
|
 |
- 발광제어 : Yag Laser
- 동기방식 : 외부 TV, 내부 TV(NTSC), 외부 TTL비동기
(주기적인 발광)
- Clock : 1㎲-1sec
- 제어출력 : TTL x 4
- 설정 : RS-232C에 의한 설정, 관리
- 표시 : LCD 표시
- Option : Ar-Ion Laser용 AOM 제어출력 |
Smoke Generator (Model PS-2001)
세라믹히터 내장 기화기의 최신컴퓨터 제어기술에 따라 고품질 Smoke를 실현, 드라이아이스 연기입자에 비해 입자가 미세하여 뛰어난 효과를 얻을 수 있습니다.
|
사양 Specification |
|
|
- 액 소비량 : 0.3-1ℓ/Hour
- 액 공급방식 : 연속공급방식(20ℓ)
- Smoke 능력 : 10-31㎡/min(가변)
- 도달거리 : 3m(무풍시)
- Smoke 액 : 전용오일 |
 |
|
| |
|
| |
|
|
|
|
|
