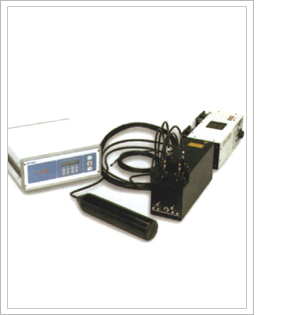

2-D FLV (Model 8835)
광 Fiber 전송방식의 Laser Doppler 유속계입니다.
PC Slot 내장형 신호처리기와 조합된 콤팩트한 시스템 구성으로 두성분의 속도에
대한 동시계측을 실현합니다. Double Bragg Cell 방식에 의해 고 SNR 신호검출을
실현하고 있습니다. 시험 용도에 맞게 다양한 Probe를 제공하고 있습니다.
|
| |
- 광 Fiber식의 콤팩트한 2D FLV
- PC Control 전용
- Real Time FFT Monitor
|
|
 |
사양 Specification |
|
|
| 주파수 Shift |
Double Bragg Cell 방식 |
| Shift 주파수 |
10kHz-5MHz(1-2-5 step) |
| 광전변환 |
Photo Multi Plier |
| 크기 및 무게 |
광학계 : 420 x 130 x 230mm |
| Driver : 364 x 152 x 363mm |
| 20Kg |
| 전원 |
AC100V± 10%, 50/60Hz |
| 시스템구성 |
Ar Laser 및 광학 Base, 2-D FLV 본체, 2-D FLV Probe, 신호처리기) |
B 형 |
K 형 |
N 형 |
|
|
|
Model 1892(2-D), 1881(1-D)
초점거리 : 30mm
출사 Beam 간격 :5mm
측정점 Size : 0.1 x 0.8mm
Probe Size : φ12 x 150mm
|
Model 1894(2-D), 1884(1-D)
초점거리 : 120mm
출사 Beam 간격 :30mm
측정점 Size : 0.1 x 0.6mm
Probe Size : φ45 x 200mm
|
Model 1895(2-D), 1885(1-D)
초점거리 : 300mm
출사 Beam 간격 :50mm
측정점 Size : 0.1 x 0.9mm
Probe Size : φ80 x 375mm
|

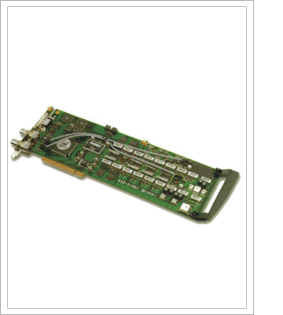

LDB 신호처리기 (Model 8008)
1-Board에 신호검출회로, Band-Pass filter, 증폭회로 등의 고주파 Analog Part와
DSP(Digital Signal Processor)
고속 Digital 연산부를 공존시킨 콤팩트한 신호처
리기 입니다.
|
- Software Control
- Real Time Monitor (FFT & Doppler 신호)
- Real Time, Varidision
|
사양 Specification |
|
|
| 신호처리방식 |
FFT |
| 주파수대역 |
1kHz-40MHz |
| 입 력 |
Doppler 신호 20mV-1V |
| Data Rate |
16,000 Data/sec |
|
|
| |
|
| |
|
|
|
|
|
