Smart LDV (Model 8739)
본 제품은 고품질, 저가격의 콤팩트한 Laser Doppler 유속계(LDV)입니다. .
PIV 정도검정, 학생실험 등 중 저속 유체계측에 최적입니다.
|
| |
 |
사양 Specification |
|
|
| 적용유속 |
-10-30m/s |
| Laser |
LD λ=635mm, 10mW |
| 촛점거리 |
150mm (Option:170, 200, 250mm) |
| 측정점 Size |
0.09mm x 0.7mm |
| 측정방식 |
후방산란/전방산란 |
| Probe Size |
φ60 x 300mm |
| 주파수 Shifter |
Shifter 0.01-10kHz(1-2-5 step) |
| 신호처리방식 |
8-bit FFT(512, 256, 128 point) |
| 최대 Data Rate |
16,000 속도 Data/sec |
|
Software |
|
|
| 최대 Data 수 |
99K |
| Real Time Monitor |
입력 Burst 파형 |
| Burst Spectrum |
| 속도 Histogram |
| 해석기능 |
평균유속, 난류강도 |
| Data 출력 |
Text 변환(CSV 형식) |
|
|
|
계측기계 |
|
|

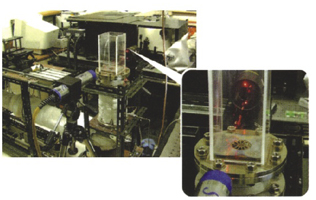

기기 Set-Up
 |
계측조건
- 입구온도 : 600K, 316K
- 입구유속 : 10, 12.5, 15, 17.5, 20m/s
- 계측위치 : 4-지점 ... 8, 12, 16, 21
높이 ... 20mm
|

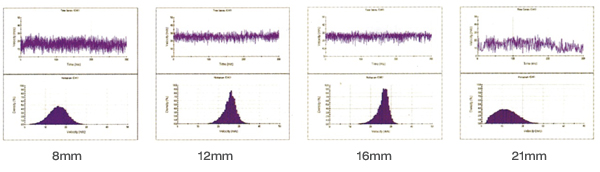

계측결과(600K, 20m/s)
|
| |
|
| |
|
|
|
|
|
