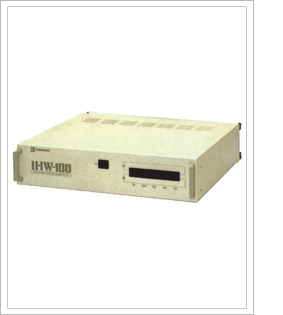

Hot-Wire Anemometer (Model IHW-100)
본 제품은 간단한 조작으로 난류측정이 가능한 열선유속계입니다. IHW System은 CAT Module, Temp. Compensation Module, Signal Conditioner Moduel이 하나의 CPU로 구성 되어져 있습니다. Probe의 저항측정, 동작온도의 설정 등 복잡한 조작을 내장된 CPU에 의해 자동적으로 처리합니다. Probe의 교정 부에서는 고차식에 의한 직선화를 행합니다. 풍온을 통상 열전대로 계측할 경우 풍온변화에 대한 유속값의 영향을 없애기 위해 Program상에서 자동적으로 온도보상을 합니다.
|
| |
- Probe의 저항측정 및 설정을 내장된 CPU에 자동화
- Windows용 전용 Program에 의해 간단하게 조작
- 한대로 2차원의 난류측정이 가능
- 계측 Data의 기록, 보존, 가공, 출력이 용이함
|
|
 |
사양 Specification |
|
|
모 델 |
IHW-100 System |
| 채 널 수 |
2-채널 |
| 출력 Noise |
0.03% equivalent turbulence in 10kHz bandwith |
| 주파수응답 |
DC to 10kHz with 0.00015 in 3.8㎛ diameter tungsten wire |
| 최대 Probe 전류 |
0.5A |
| 최대 Bridge 전류 |
10VDC |
| Signal Conditioner |
Offset : 0-10V(0.1V step)Gain : 3.00-20.47Ω(0.1Ω step) |
| Output Range |
-5-5VDC |
| Analog Output Impedance |
50Ω |
| Resistance Measurement |
0.00-20.47Ω in 0.01Ω step |
| Sensor Operating Res. |
3.00-20.47Ω in 0.01Ω step |
| A/D Converter |
12-bit |
| Resolution |
1Hz to 100kHz in 1, 2, 5, 10 |
| Sample Rate |
Sequency with maximum of 100kHz total throughput |
전용 Software
1) Calculations :
Maximum and minimum velocity components,
average velocity, fluctuation and vector
products.
2) Display : Change over time and power
spectrum.
3) Computer : Windows based PC.
|
| |
|
| |
|
|
|
|
|
