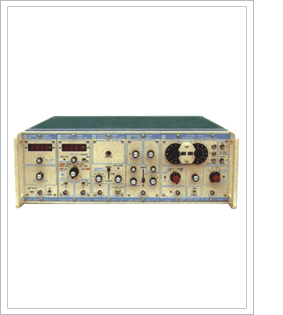

Hot-Wire Anemomaster (Model 7000 Series)
본 제품은 기체, 액체의 초저속류에서 초고속류 지역까지 넓은 범위의 평균유속 및 난류강도 측정이 가능한 유속계입니다. 유체의 평균유속, 난류강도 및 온도변화를 전압변화에 따른 CTA Unit를 중심으로 24종의 System을 표준화하였습니다. 100종 이상의 풍부한 Probe Accessories와 Hardware등 각종 연산기 및 주변기기와 조합하여 다양한 계측을 할 수 있으며 Built-in Block 방식으로서 System의 채널을 확장할 수가 있습니다.
|
| |
- 플러그인 Unit 방식
- 자유로운 Component 구성
|
|
 |
사양 Specification |
|
|
모 델 |
System 7000 Series |
| 측 정 대 상 |
공기, 물 등의 기체, 액체에 대한 평균유속(U), 난류(ΔU), RMS,MS,
온도 및 온도변화(ΔT) |
| 방 식 |
정온도방식 |
| 구 성 |
CTA Unit, Linearizer Unit, Temp. Compensation Unit, Power Unit |
| B r i d g e |
1:1 또는 5:1 |
| Probe 전류 |
최대 500mA(Bridge 비 1:1의 경우) |
| 주파수 응답 |
140kHz(5㎛ Tungsten Wire, 100m/s시) |
| 저항 Probe |
Hot Wire Probe |
| Hot Film Probe |
| 동작시 저항값 60Ω 이내의 임의 Probe |
| 전 원 |
AC100V± 10% 또는 AC115± 10% 50/60Hz |
| 본체크기 및 무게 |
436 x 149 x 456mm, 6Kg |
|
Probe Calibrator |
|
|
- 콤팩트한 흡입형 교정장치
- Nozzle 조합에 따라 저속에서 고속까지 교정가능
Nozzle Size와 |
Nozzle Size |
최저유속 |
최고유속 |
유속범위
|
(mm) |
(m/s) |
(m/s) |
3.5 |
20 |
150 |
7 |
10 |
100 |
14 |
1 |
10 |
|
 |
난류강도
0.5%RMS 이하(5-150m/s)
2.0%RMS 이하(0.5-5m/s)
|
| |
|
| |
|
|
|
|
|
